Gambar teknik tidak memiliki konotasi artistik, namun mengharuskan 'seniman' untuk memiliki keterampilan representasi grafis yang fantastis.
Seniman teknis sangat penting bagi industri teknik.
- Tugas seperti apa yang harus mereka selesaikan?
- Kualitas dan keterampilan menggambar seperti apa yang diperlukan?
- Apa yang membuat gambar teknik berbeda dari jenis gambar lainnya?
Jelajahi banyak sisi dari profesi ini, yang fokus meletakkan konsep di atas kertas dengan tujuan untuk membuat produk.
Sebagai profesi, gambar teknik didominasi oleh pria, dengan perempuan hanya 23% dari karyawan.
Mari kita lihat teknik menggambar yang tidak terlalu dikenal ini.

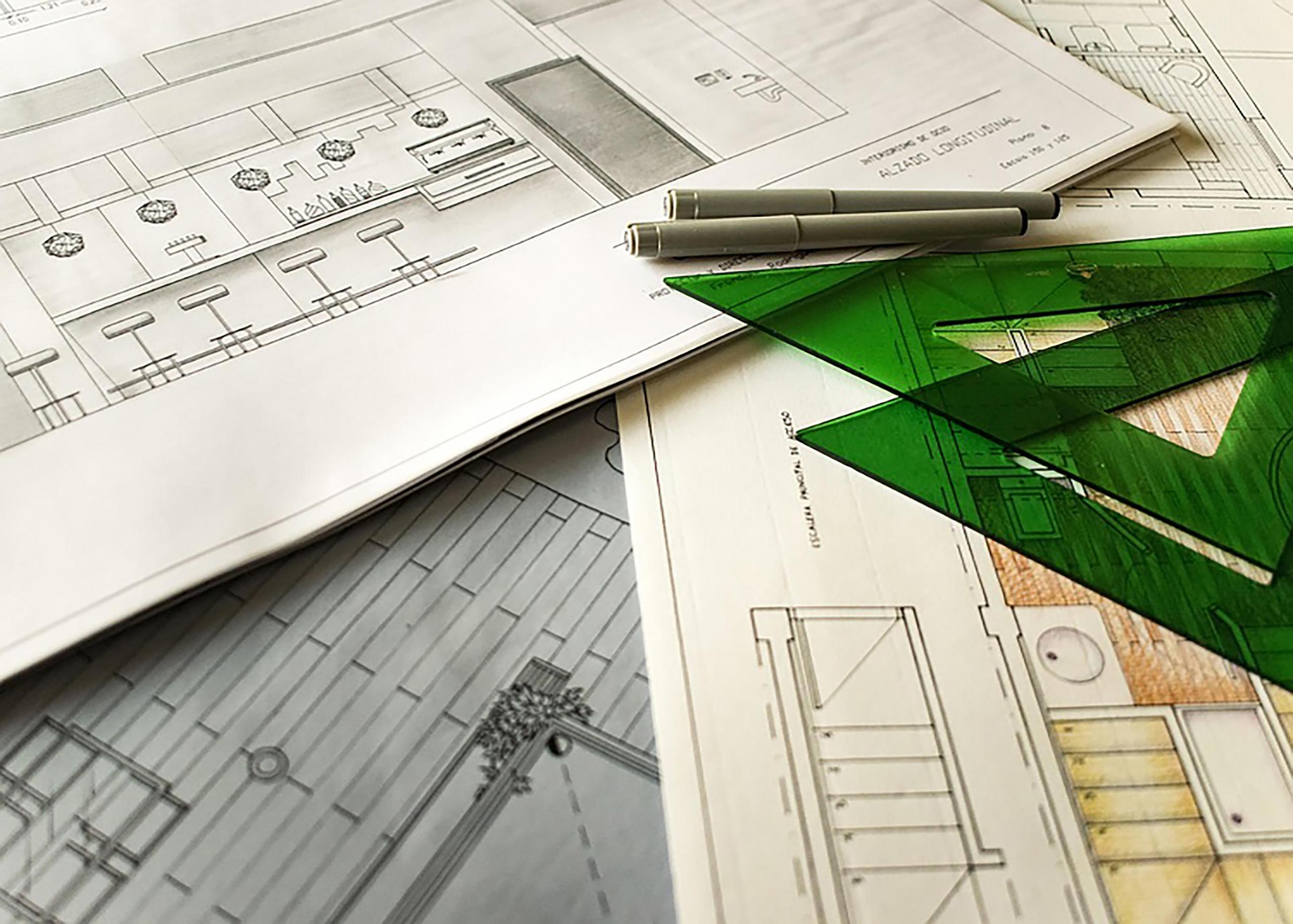

Apa Itu Gambar Teknik?
Sebelum membahas lebih jauh tentang fungsi dan jenis-jenis gambar teknik, penting untuk memahami pengertian gambar teknik. Secara umum, pengertian dari teknik menggambar adalah proses pembuatan representasi visual dari suatu objek yang dapat dimengerti secara universal oleh berbagai kalangan di bidang teknik.
Gambar teknik merupakan media komunikasi yang digunakan oleh para profesional untuk menyampaikan ide, informasi teknis, dan instruksi kerja yang jelas dan terstruktur. Gambar ini dihasilkan dengan mengikuti aturan-aturan baku yang telah disepakati, baik secara nasional (Standar Nasional Indonesia, SNI) maupun internasional (ISO - International Organization for Standardization).
Selain itu, gambar teknik bisa dijelaskan sebagai gambar yang memuat simbol-simbol, notasi, dan garis-garis yang menunjukkan detail objek yang akan dibuat atau direncanakan. Objek ini bisa berupa bangunan, mesin, alat, komponen, atau produk lainnya yang memerlukan representasi visual untuk memudahkan proses perencanaan dan pelaksanaannya.
Cek di sini untuk kursus menggambar di Jakarta
Apa Fungsi Gambar Teknik?
Setelah mengetahui tentang pengertian gambar Teknik, kita akan lanjut jelaskan fungsi gambar Teknik. Fungsi gambar teknik sangat penting dalam dunia teknik dan industri. Gambar teknik menjadi alat komunikasi visual yang digunakan untuk menyampaikan informasi secara tepat dan akurat. Untuk lebih memahami pentingnya gambar teknik, berikut adalah beberapa fungsi utama dari gambar teknik:
1. Menyampaikan Informasi Teknis
Fungsi utama gambar teknik adalah untuk menyampaikan informasi teknis secara detail dan akurat kepada pihak-pihak yang terlibat dalam proyek. Gambar ini memuat berbagai elemen penting seperti ukuran, bentuk, bahan, dan metode perakitan. Semua informasi ini harus disajikan secara jelas agar para pekerja, teknisi, atau kontraktor dapat memahami spesifikasi dan instruksi dengan mudah.
Misalnya, dalam sebuah proyek konstruksi bangunan, gambar teknik digunakan untuk menunjukkan dimensi dinding, letak kolom, bentuk atap, hingga spesifikasi material yang akan digunakan. Tanpa gambar teknik yang jelas, perancang dan pelaksana di lapangan bisa salah memahami instruksi dan spesifikasi, yang bisa berakibat pada kesalahan konstruksi.
2. Dokumentasi dan Penyimpanan Data
Selain sebagai alat komunikasi, gambar teknik juga berfungsi sebagai dokumen yang menyimpan data teknis mengenai objek yang telah dirancang atau dibangun. Informasi ini sangat berharga, terutama ketika proyek memerlukan perbaikan, modifikasi, atau pemeliharaan di masa depan.
Gambar teknik sering kali digunakan sebagai referensi dalam tahap evaluasi dan analisis pasca-konstruksi. Jika terjadi masalah pada proyek, gambar teknik bisa membantu mengidentifikasi area yang perlu diperbaiki atau diperbaharui. Selain itu, dalam jangka panjang, gambar teknik membantu memastikan bahwa informasi teknis tentang suatu objek tetap tersedia, bahkan setelah bertahun-tahun proyek selesai.
3. Pengembangan Ide dan Konsep
Pada tahap awal perencanaan, gambar teknik berfungsi sebagai sarana untuk menuangkan ide-ide yang masih abstrak menjadi lebih nyata dan mudah dipahami. Dalam proses desain dan pengembangan produk, gambar teknik membantu perancang atau insinyur untuk menggambarkan ide-ide mereka secara visual, sehingga ide-ide tersebut dapat dievaluasi, diuji, dan dikembangkan lebih lanjut.
Sebagai contoh, dalam pembuatan prototipe mesin, insinyur akan menggambar sketsa awal konsep mesin, yang kemudian berkembang menjadi gambar teknik yang lebih rinci dan terukur. Dengan adanya gambar teknik, konsep yang awalnya abstrak dapat divisualisasikan dan dikomunikasikan dengan lebih jelas, memungkinkan pengembangan ide hingga tahap implementasi.
4. Perencanaan dan Pelaksanaan Proyek
Gambar teknik adalah panduan utama dalam proses perencanaan dan pelaksanaan proyek teknik. Dalam berbagai proyek konstruksi atau manufaktur, gambar teknik digunakan untuk memberikan petunjuk detail tentang bagaimana pekerjaan harus dilakukan. Gambar ini juga menjadi acuan bagi para pelaksana di lapangan, termasuk pekerja, kontraktor, dan supervisor, untuk memastikan bahwa semua langkah dikerjakan sesuai dengan spesifikasi.
Sebagai contoh, dalam proyek pembangunan gedung, gambar teknik digunakan untuk menunjukkan lokasi dan dimensi pondasi, penempatan kolom dan balok, serta elemen-elemen struktural lainnya. Dengan panduan gambar teknik, para pekerja di lapangan dapat melaksanakan pekerjaan mereka dengan presisi dan menghindari kesalahan yang dapat mengganggu kualitas akhir bangunan.
5. Menghindari Kesalahpahaman
Fungsi lain dari gambar teknik adalah untuk mengurangi potensi kesalahpahaman antara berbagai pihak yang terlibat dalam proyek. Proyek teknik biasanya melibatkan berbagai profesi, seperti arsitek, insinyur sipil, insinyur mesin, dan kontraktor. Masing-masing profesi memiliki perspektif dan keahlian yang berbeda, sehingga gambar teknik menjadi media komunikasi universal yang memungkinkan semua pihak memahami spesifikasi dan instruksi yang sama.
Dengan menggunakan standar yang sama dalam gambar teknik (misalnya, Standar Nasional Indonesia atau standar ISO), semua pihak dapat bekerja sama dengan efisien dan memastikan bahwa proyek dilaksanakan sesuai dengan rencana. Kesalahpahaman yang mungkin terjadi akibat perbedaan interpretasi atau istilah teknis dapat diminimalisir dengan adanya gambar teknik yang jelas dan terstruktur.
6. Pengendalian Kualitas
Gambar teknik juga berfungsi sebagai alat untuk mengendalikan kualitas. Dalam proyek teknik, kualitas merupakan hal yang sangat penting, dan gambar teknik membantu memastikan bahwa semua elemen proyek dibangun sesuai dengan spesifikasi dan standar yang telah ditetapkan.
Dengan adanya gambar teknik yang detail, pelaksana proyek dapat mengikuti setiap langkah secara sistematis, mulai dari pemilihan material, metode konstruksi, hingga pengujian akhir. Jika ada penyimpangan dari gambar teknik, maka akan mudah untuk mengidentifikasi kesalahan dan melakukan perbaikan. Ini membantu menjaga kualitas proyek agar tetap sesuai dengan harapan dan standar yang telah ditetapkan.
7. Sebagai Pedoman Inspeksi dan Pemeliharaan
Setelah proyek selesai, gambar teknik juga sering digunakan sebagai pedoman untuk inspeksi dan pemeliharaan. Misalnya, dalam dunia industri, mesin-mesin dan peralatan yang telah dirakit membutuhkan perawatan berkala untuk memastikan kinerja optimalnya. Gambar teknik memberikan informasi penting mengenai komponen-komponen mesin, cara perakitan, serta bagian mana yang perlu diperiksa atau diganti secara berkala.
Dalam konteks bangunan, gambar teknik digunakan untuk merencanakan pemeliharaan rutin, seperti pengecekan sistem kelistrikan, saluran air, dan ventilasi. Dengan mengikuti gambar teknik, tim pemeliharaan dapat memastikan bahwa semua sistem berjalan dengan baik dan memperbaiki bagian yang memerlukan perhatian.
Periksa di sini jika sedang mencari kursus menggambar komik
Jenis-jenis Gambar Teknik
Jenis-jenis gambar teknik sangat beragam dan masing-masing memiliki fungsi yang spesifik sesuai dengan kebutuhan dalam berbagai bidang teknik, seperti arsitektur, teknik mesin, teknik sipil, dan lain-lain. Gambar teknik adalah alat komunikasi visual yang digunakan untuk menyampaikan informasi teknis tentang objek atau sistem. Gambar ini dihasilkan dengan mengikuti aturan-aturan dan standar yang telah disepakati untuk memastikan keseragaman dan kemudahan dalam interpretasi.
Berikut ini adalah beberapa jenis gambar teknik beserta penjelasan dan contohnya:
1. Gambar Umum (General Drawing)
Gambar umum atau general drawing adalah jenis gambar teknik yang memberikan gambaran keseluruhan tentang suatu objek. Gambar ini digunakan untuk memberikan informasi visual yang komprehensif mengenai objek yang akan dikerjakan, seperti dimensi, bentuk, dan orientasi objek. Gambar umum sering kali digunakan pada tahap awal proyek untuk merencanakan dan mengomunikasikan ide atau konsep kepada semua pihak yang terlibat.
- Contoh: Gambar rencana umum dari sebuah gedung yang akan dibangun, termasuk denah lantai, ketinggian bangunan, dan informasi dasar lainnya.
2. Gambar Tata Letak (Layout Plan)
Layout plan adalah gambar teknik yang memperlihatkan tata letak suatu objek dari atas. Gambar ini digunakan untuk menunjukkan bagaimana berbagai elemen proyek, seperti bangunan atau sistem mekanis, ditempatkan dalam ruang. Dalam konteks bangunan bertingkat, layout plan juga dapat menunjukkan tata letak tiap lantai atau ruang dalam bangunan tersebut.
- Contoh: Tata letak gedung bertingkat, menunjukkan distribusi ruangan, letak tangga, dan posisi elemen-elemen struktural lainnya pada setiap lantai.
3. Shop Drawing
Shop drawing adalah jenis gambar teknik yang lebih spesifik dan rinci dibandingkan gambar umum. Gambar ini digunakan sebagai acuan teknis bagi para pelaksana di lapangan untuk melaksanakan pekerjaan sesuai spesifikasi yang telah ditetapkan. Shop drawing berisi informasi detail mengenai ukuran, bahan, prosedur instalasi, dan metode kerja.
- Contoh: Shop drawing dari struktur beton bertulang yang menunjukkan detail penulangan, penempatan besi, dan koneksi antar elemen pada struktur bangunan.
4. Gambar Assembly (Assembly Drawing)
Gambar assembly adalah jenis gambar teknik yang berfokus pada bagaimana komponen-komponen dari suatu produk atau sistem dirakit menjadi satu kesatuan. Gambar ini memberikan informasi yang jelas tentang urutan dan metode perakitan, serta detail komponen yang terlibat. Gambar assembly sering digunakan dalam industri manufaktur untuk merakit mesin atau produk secara presisi.
- Contoh: Gambar assembly mesin otomotif yang menunjukkan bagaimana berbagai bagian seperti mesin, gearbox, dan sasis dipasang bersama untuk membentuk kendaraan lengkap.
5. Cutting Sheet
Cutting sheet adalah gambar yang digunakan untuk proses pemotongan material, seperti logam atau kayu, yang nantinya akan digunakan dalam proses perakitan atau konstruksi. Gambar ini memberikan panduan tentang ukuran dan bentuk material yang harus dipotong untuk digunakan pada bagian-bagian tertentu dari suatu sistem.
- Contoh: Cutting sheet untuk plat baja yang akan digunakan dalam perakitan struktur jembatan. Gambar ini menunjukkan dimensi, sudut potongan, dan lokasi pemotongan pada bahan mentah.
Standar Apa yang Diharapkan dari Ilustrator Teknik?
Gambar teknik, karena sifat ilmiah dan matematisnya, tidak punya ruang bagi kreativitas seniman, dan gambar harus jelas dan dapat diakses oleh berbagai orang untuk dapat dipahami.
Sebagai profesi, gambar teknik menuntut akurasi dan presisi, sehingga gambar dapat merepresentasikan produk mereka serealistis mungkin – sangat berkebalikan dengan gambar karikatur.
Ada banyak standar yang harus dipatuhi:
Skala dan Ukuran
Tergantung produk yang digambar, tidak selalu memungkinkan bagi ilustrator untuk merepresentasikan objek dalam proporsi yang sebenarnya. Inilah ketika skala diperlukan dan memungkinkan ilustrator untuk membesarkan atau mengecilkan model untuk membuatnya muat ke selembar kertas gambar.
Ukuran kertasnya standar, dan ada lima di antarnya:
- A4: 210 x 297 mm
- A3: 420 x 297 mm
- A2: 420 x 594 mm
- A1: 840 x 594 mm
- A0: 840 x 1188 mm
Memiliki ukuran standar untuk kertas artinya lembaran tersebut bisa selalu dilipat untuk disimpan sebagai lembaran A4 tanpa memengaruhi gambar.
Cek di sini untuk kursus menggambar di medan
Fakta sederhana ini artinya menyortir cetak biru dan mengarsipkannya menjadi jauh lebih rapi.
Blok Judul
Ini adalah kerangka kerja dengan mencakup jenis informasi tertentu terkait gambar.
Di antara elemen-elemen ini adalah:
- Nama produk dalam gambar
- Skala gambar
- Nama ilustrator dan bisnisnya
- Metode tampilan (Inggris atau Amerika)
- Tanggal
Dimensi blok judul juga ditentukan dengan jelas, seperti posisinya di lembaran.
Secara konvensional, blok judul ditemukan di pojok kanan bawah, namun, ini bisa bervariasi.
Tujuan blok judul adalah untuk membantu orang mengidentifikasi gambar tanpa harus menghapusnya dari file dan membuka lipatannya.
Karakteristik gambar teknik juga sesuai dengan standar tertentu sebagaimana ditentukan oleh BSI group, yang memberi instruksi untuk detail, informasi yang diperlukan, dan kejelasan detail bagi ilustrator teknik untuk memastikan informasi tidak salah ditafsirkan.
Jenis peraturan ini di dunia teknik dan gambar teknik meastikan bahwa cetak biru mudah ditafsirkan, menghemat waktu insinyur, dan mempercepat proses perkembangan.
Periksa di sini untuk kursus menggambar di bandung

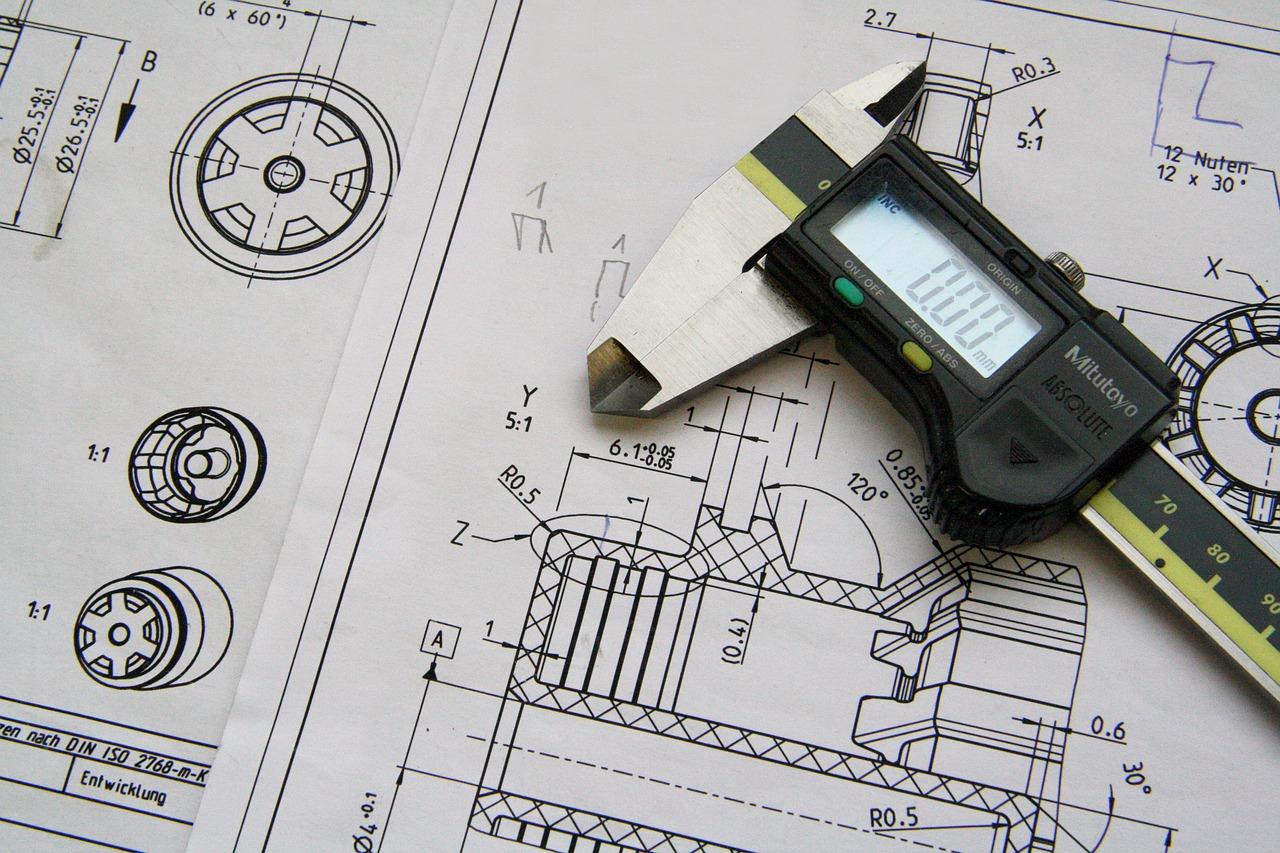

Perspektif
Bagaimana Anda menggambar objek secara keseluruhan?
Menggambar perpektif berada di pusat pekerjaan ilutrator teknik. Para desainer harus menampilkan objek dari beberapa sudut pandan, ehingga produk dapat dilihat dari setiap sudut.
Menggambar bisa dari salah satu dari 6 tampilan: tampak depan, tampak belakang, sisi kiri, sisi kanan, bawah, dan atas.
Disposisi gambar juga ditentukan dengan tepat. Ada dua metode: Amerika dan Eropa.
Menurut konvensi Eropa, tampilan diposisikan dengan mempertimbangkan sistem proyeksi. Ketika kita menghadapi sisi kanan sebuah objek, tampilan yang kita miliki diproyeksikan di sebelah kiri, dan di gambar teknik, kita menemukan:
- Tampilan udara yang ditunjukkan di bawah tampilan tatap muka
- Tampilan sisi kiri yang ditunjukkan di kanan tampilan tatap muka
- Tampilan bawah yang dirunjukkan di atas tampilan tatap muka
- Tampilan belakang di sisi paling kanan halaman, di sebelah tampilan sisi kiri
Di les menggambar, ilustrator juga diajarkan untuk menghasilkan gambar tiga dimensi dan penampang.
Di Mana Orang yang Menggambar Teknik Bekerja?
Seperti yang telah kita lihat, gambar teknik digunakan di banyak industri, dan profesi tersebut banyak berkaitan dengan gambar teknik.
Apakah Anda ingin berkarir dari gambar teknik?
Ilustrasi teknik mengharuskan banyak ragam keterampilan menggambar dan pengetahuan lainnya.
Biasanya, lowongan diiklankan dalam bisnis teknik dan di pers lokal.
Ilustrator teknik dapat bekerja sebagai:
- Desainer Teknik: Setelah sekitar 5 tahun pengalaman dalam desain, Anda bisa menjadi ilustrator teknik dan menghasilkan diagram yang lebih detail
- Manajer Proyek: Pengalaman 10 tahun diperlukan sebelum Anda menjadi desainer proyek. Profesi ini mencakup mengelola tim yang terdiri dari ilustrator dan mengintervensi ketika muncul masalah selama konsepsi proyek.
Kerja tim adalah kualitas penting dari ilustrator teknik yang baik. Anda perlu dapat membuktikan mata Anda terhadap detail dan presisi sekaligus tidak pernah lengah dalam akurasi.
Hal ini sama pentingnya dengan berpikir secara ilmiah sehingga Anda benar-benar memahami berbagai teknik menggambar yang harus Anda gunakan.
Ada banyak cara yang bisa Anda latih untuk menjadi ilustrator teknik.
Gambar teknik bukanlah profesi kreatif; namun, ini adalah jenis menggambar yang sangat diperlukan dan telah berkembang pesat sejak awal industrialisasi.
Jadi, apa bagian terbaik dari profesi menggambar teknik? Ini memberi Anda keterampilan untuk bekerja di berbagai bidang yang luas.
Tertarik untuk belajar gambar teknik? Jika Anda ingin menguasai keterampilan dan memahami lebih dalam tentang gambar teknik, jangan ragu untuk mencari guru privat yang dapat membimbing Anda! Di Superprof, Anda bisa menemukan guru menggambar berpengalaman yang siap membantu Anda belajar dengan cara yang efektif dan menyenangkan. Mulai belajar menggambar sekarang!
